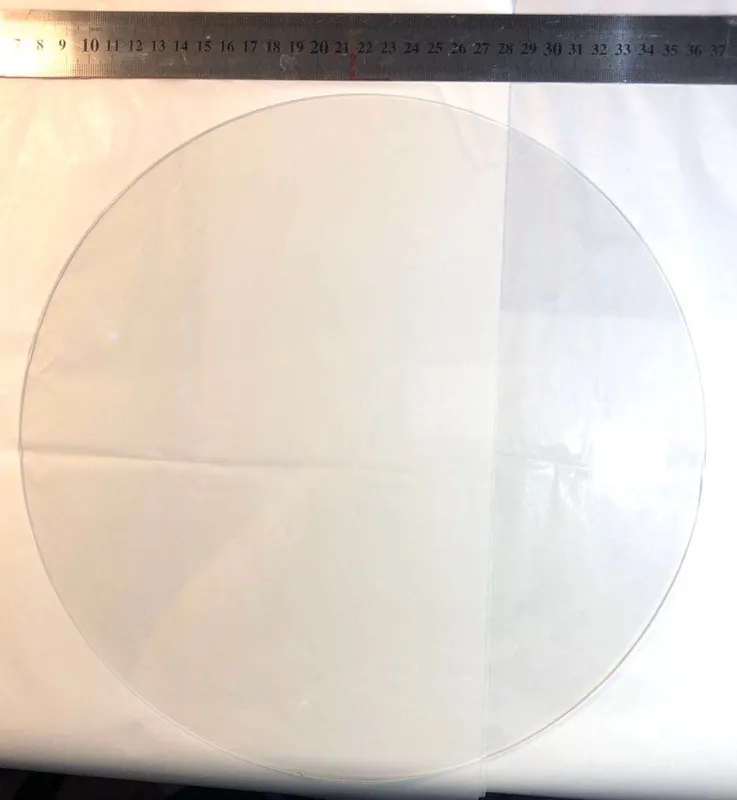

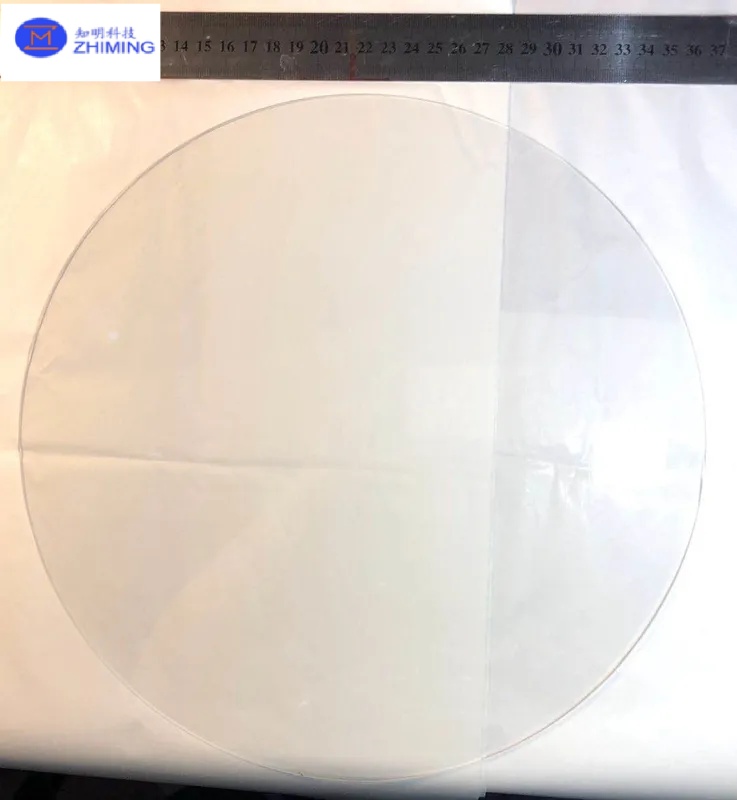

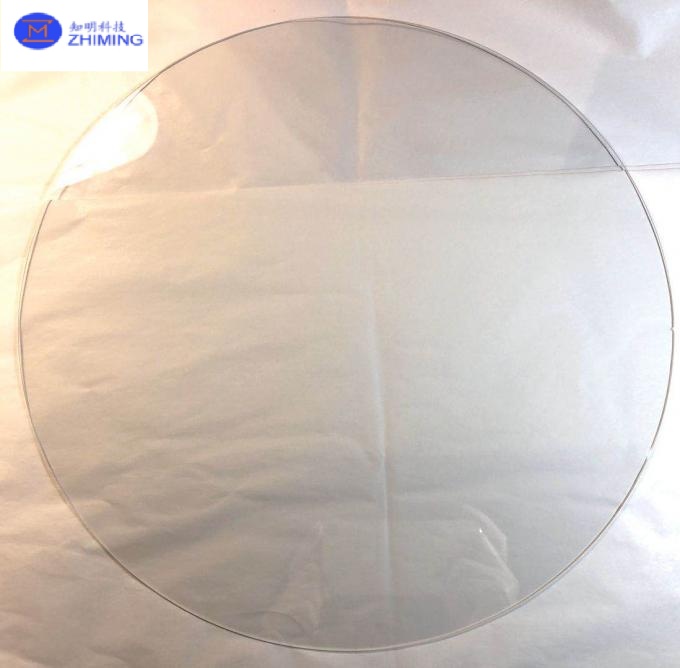

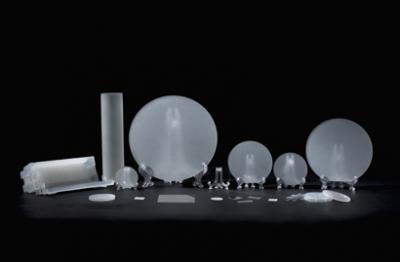

LED 및 GaN 디바이스 제조용 12인치 사파이어 웨이퍼

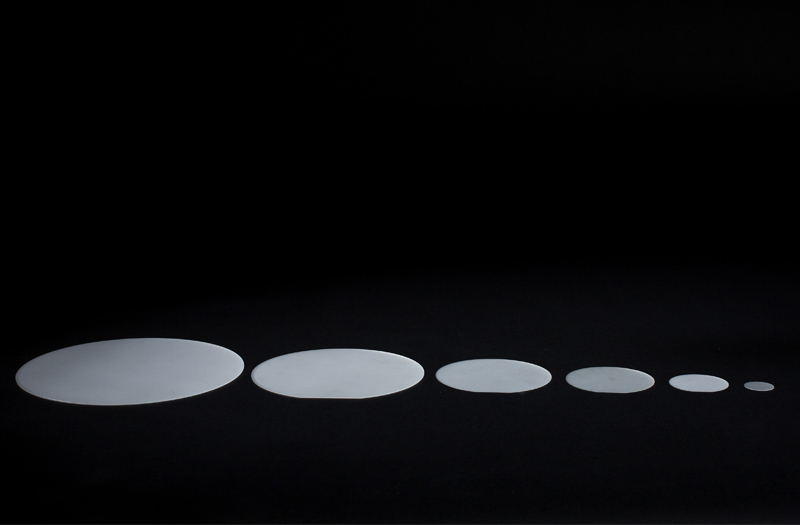

12인치 사파이어 웨이퍼는 첨단 반도체 및 광전자 애플리케이션을 위해 제조된 초대형 직경의 단결정 사파이어 기판입니다. 기존의 2~6인치 사파이어 웨이퍼에 비해 12인치 사파이어 웨이퍼는 생산 효율성, 재료 활용도 및 소자 균일성을 크게 개선하여 차세대 LED, 전력 전자 및 첨단 패키징 기술에 이상적인 선택입니다.

카테고리

제품 개요

12인치 사파이어 웨이퍼는 첨단 반도체 및 광전자 애플리케이션을 위해 제조된 초대형 직경의 단결정 사파이어 기판입니다. 기존의 2~6인치 사파이어 웨이퍼에 비해 12인치 사파이어 웨이퍼는 생산 효율성, 재료 활용도 및 소자 균일성을 크게 개선하여 차세대 LED, 전력 전자 및 첨단 패키징 기술에 이상적인 선택입니다.

당사의 12인치 사파이어 웨이퍼는 첨단 결정 성장 방법으로 성장한 고순도 Al₂O₃ 단결정으로 생산한 후 정밀 슬라이싱, 래핑, 연마 및 엄격한 품질 검사를 거쳐 생산됩니다. 이 웨이퍼는 뛰어난 표면 평탄도, 낮은 결함 밀도, 높은 광학 및 기계적 안정성을 갖추고 있어 대면적 장치 제작의 엄격한 요구 사항을 충족합니다.


재료 특성

사파이어(단결정 알루미늄 산화물, Al₂O₃)는 뛰어난 물리적, 화학적 특성으로 잘 알려져 있습니다. 12인치 사파이어 웨이퍼는 사파이어 소재의 모든 장점을 계승하는 동시에 훨씬 더 넓은 사용 가능한 표면적을 제공합니다.

주요 자료 특성에는 다음이 포함됩니다:

  • 매우 높은 경도 및 내마모성

  • 뛰어난 열 안정성과 높은 융점

  • 산 및 알칼리에 대한 우수한 내화학성

  • 자외선부터 적외선 파장까지 높은 광학 투명성 제공

  • 뛰어난 전기 절연 특성

이러한 특성으로 인해 12인치 사파이어 웨이퍼는 열악한 처리 환경과 고온의 반도체 제조 공정에 적합합니다.


제조 프로세스

12인치 사파이어 웨이퍼를 생산하려면 첨단 결정 성장 및 초정밀 공정 기술이 필요합니다. 일반적인 제조 공정에는 다음이 포함됩니다:

  1. 단결정 성장
    고순도 사파이어 결정은 KY 또는 기타 대구경 결정 성장 기술과 같은 고급 방법을 사용하여 성장하여 균일한 결정 방향과 낮은 내부 응력을 보장합니다.

  2. 크리스탈 셰이핑 및 슬라이싱
    사파이어 잉곳은 고정밀 절단 장비를 사용하여 정밀하게 모양을 만들고 12인치 웨이퍼로 슬라이스하여 표면 손상을 최소화합니다.

  3. 래핑 및 연마
    다단계 래핑 및 화학적 기계 연마(CMP) 공정을 적용하여 우수한 표면 거칠기, 평탄도 및 두께 균일성을 달성합니다.

  4. 청소 및 검사
    각 12인치 사파이어 웨이퍼는 표면 품질, TTV, 보우, 휨, 결함 분석 등 철저한 세척과 엄격한 검사를 거칩니다.


애플리케이션

12인치 사파이어 웨이퍼는 다음과 같은 첨단 및 신흥 기술 분야에서 널리 사용됩니다:

  • 고출력 및 고휘도 LED 기판

  • GaN 기반 전력 디바이스 및 RF 디바이스

  • 반도체 장비 캐리어 및 절연 기판

  • 광학 창 및 대면적 광학 부품

  • 첨단 반도체 패키징 및 특수 공정 캐리어

직경이 커서 대량 생산 시 처리량을 늘리고 비용 효율성을 개선할 수 있습니다.


12인치 사파이어 웨이퍼의 장점

  • 웨이퍼당 더 높은 디바이스 출력을 위한 더 넓은 가용 면적

  • 프로세스 일관성 및 균일성 향상

  • 대량 생산 시 디바이스당 비용 절감

  • 대형 사이즈 취급을 위한 뛰어난 기계적 강도

  • 다양한 애플리케이션을 위한 맞춤형 사양


사용자 지정 옵션

12인치 사파이어 웨이퍼에 대한 유연한 커스터마이징을 제공합니다:

  • 크리스탈 방향(C-면, A-면, R-면 등)

  • 두께 및 직경 허용 오차

  • 단면 또는 양면 연마

  • 가장자리 프로파일 및 모따기 디자인

  • 표면 거칠기 및 평탄도 요구 사항

매개변수 사양 참고
웨이퍼 직경 12인치(300mm) 표준 대구경 웨이퍼
재료 단결정 사파이어(Al₂O₃) 고순도, 전자/광학 등급
크리스탈 방향 C-플레인(0001), A-플레인(11-20), R-플레인(1-102) 선택적 오리엔테이션 사용 가능
두께 430-500 μm 요청 시 맞춤형 두께 제공
두께 허용 오차 ±10μm 고급 디바이스에 대한 엄격한 허용 오차
총 두께 변화(TTV) ≤10 μm 웨이퍼 전체에서 균일한 처리 보장
≤50 μm 전체 웨이퍼에 걸쳐 측정
워프 ≤50 μm 전체 웨이퍼에 걸쳐 측정
표면 마감 단면 광택(SSP)/양면 광택(DSP) 높은 광학 품질 표면
표면 거칠기(Ra) ≤0.5nm(광택) 에피택셜 성장을 위한 원자 수준의 부드러움
엣지 프로필 모따기 / 둥근 모서리 취급 중 칩핑 방지
방향 정확도 ±0.5° 적절한 에피택셜 층 성장 보장
결함 밀도 <10cm-² 광학 검사로 측정
평탄도 ≤2 μm / 100 mm 균일한 리소그래피 및 에피택셜 성장 보장
청결 클래스 100 - 클래스 1000 클린룸 호환
광 전송 >85%(자외선-적외선) 파장 및 두께에 따라 다름

12인치 사파이어 웨이퍼 FAQ

Q1: 12인치 사파이어 웨이퍼의 표준 두께는 얼마입니까?
A: 표준 두께 범위는 430μm에서 500μm입니다. 고객 요구 사항에 따라 맞춤형 두께도 생산할 수 있습니다.

Q2: 12인치 사파이어 웨이퍼에는 어떤 크리스탈 방향을 사용할 수 있나요?
A: C-플레인(0001), A-플레인(11-20), R-플레인(1-102) 방향을 제공합니다. 다른 방향은 특정 디바이스 요구 사항에 따라 맞춤 설정할 수 있습니다.

Q3: 웨이퍼의 총 두께 변화(TTV)는 얼마입니까?
A: 당사의 12인치 사파이어 웨이퍼는 일반적으로 TTV가 10μm 이하로 전체 웨이퍼 표면의 균일성을 보장하여 고품질 디바이스 제작을 가능하게 합니다.
