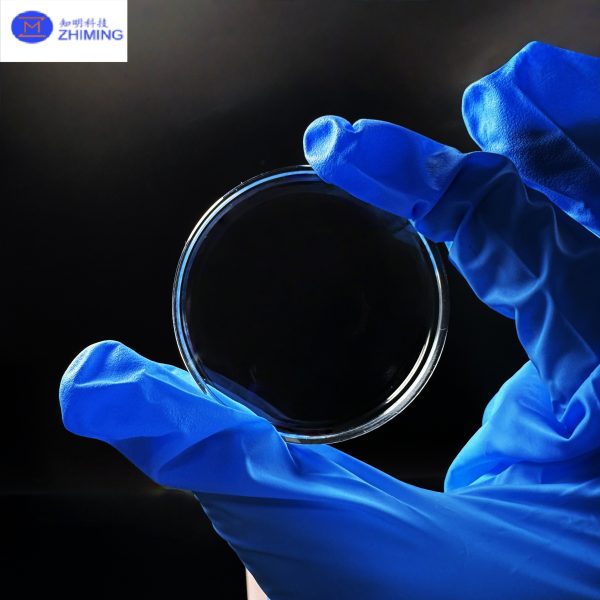

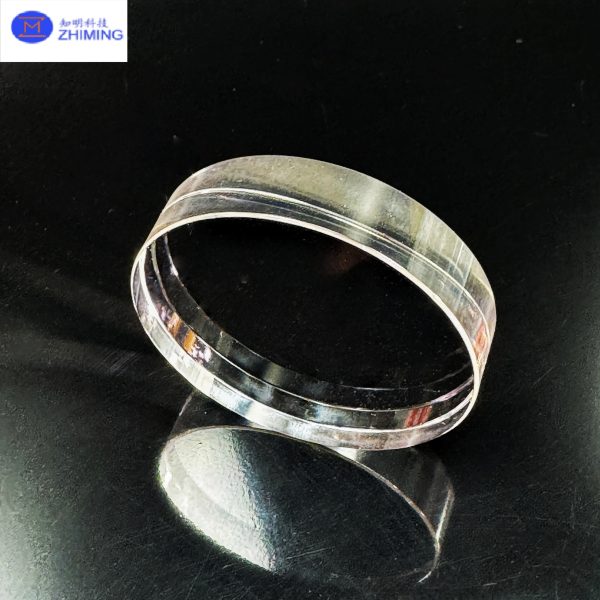

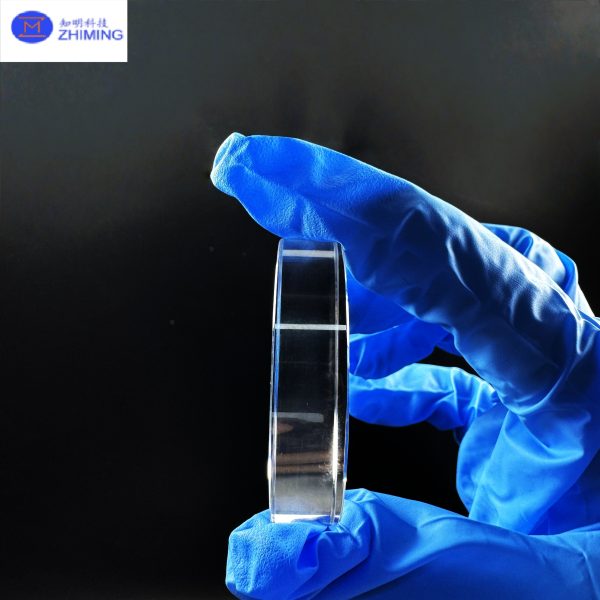

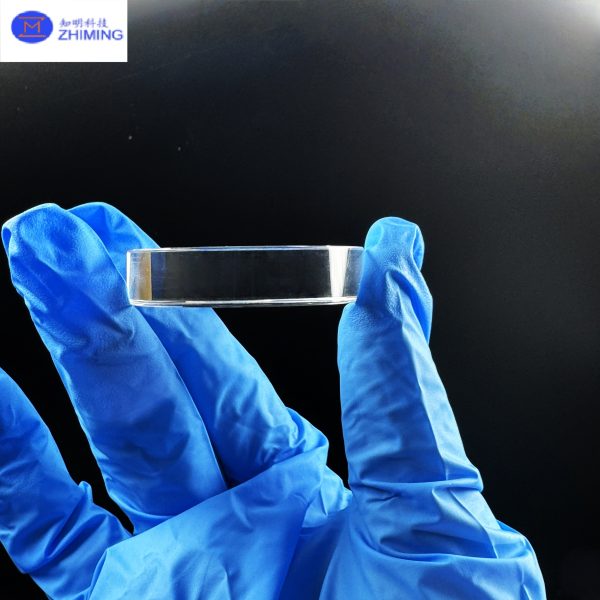

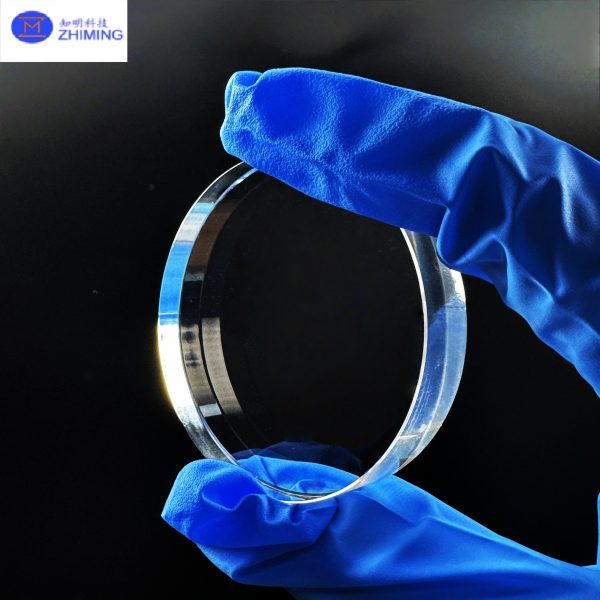

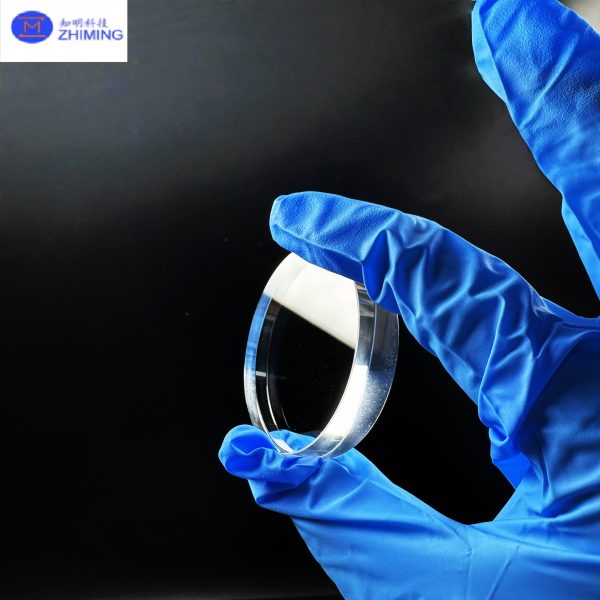

ภาพรวมของหน้าต่างออปติคอลแซฟไฟร์
หน้าต่างออปติคัลแซฟไฟร์เป็นชิ้นส่วนประสิทธิภาพสูงที่ผลิตจากผลึกเดี่ยวของอะลูมิเนียมออกไซด์ (Al₂O₃).
เนื่องจากโครงสร้างผลึกที่เป็นเอกลักษณ์ กระจกแซฟไฟร์จึงแสดงคุณสมบัติ:
-
ความแข็งที่โดดเด่น
-
การส่งผ่านแสงที่ยอดเยี่ยม
-
ความเสถียรทางความร้อนและทางเคมีที่เหนือกว่า
-
ความแข็งแรงทางกลที่ยอดเยี่ยม
พวกมันถูกใช้กันอย่างแพร่หลายในอวกาศ, การป้องกันประเทศ, ออปติก, เครื่องมือทางการแพทย์, และการประยุกต์ใช้ในอุตสาหกรรมที่ต้องการความคงทนและความน่าเชื่อถือเป็นอย่างมาก.
ข้อมูลจำเพาะทั่วไป (ปรับแต่งได้) ของหน้าต่างออปติคอลแซฟไฟร์
| พารามิเตอร์ | ข้อกำหนด |
|---|---|
| เส้นผ่านศูนย์กลาง | 5 มม. – 300 มม. |
| ความหนา | 0.1 มม. – 20 มม. |
| ความแม่นยำของพื้นผิว | ตัวเลือก λ/10, λ/4, λ/2 |
| ความสมมาตร | <1 ลิปดา |
| คุณภาพผิว | 10/5, 20/10, 40/20 (MIL-PRF-13830B) |
| การส่งผ่าน | >85% ในช่วงสเปกตรัมที่มองเห็นได้ (ไม่เคลือบ) |
| ตัวเลือกการเคลือบ | AR, HR, สองย่านความถี่, หรือการเคลือบแบบกำหนดเอง |
ภาพรวมกระบวนการผลิตของหน้าต่างออปติคัลแซฟไฟร์
-
การเจริญเติบโตของผลึก-
อะลูมินาความบริสุทธิ์สูงถูกหลอมและเติบโตเป็นผลึกแซฟไฟร์ (โดยใช้วิธี Czochralski หรือ Kyropoulos).
-
การควบคุมที่แม่นยำช่วยให้ได้ผลึกเดี่ยวที่ปราศจากตำหนิและมีความใสทางแสงอย่างสมบูรณ์.
-
-
การตัด
-
ลูกแก้วแซฟไฟร์ถูกตัดเป็นชิ้นโดยใช้เลื่อยสายไฟเพชรหรือการตัดด้วยเลเซอร์.
-
การควบคุมทิศทางถูกควบคุมเพื่อเพิ่มประสิทธิภาพคุณสมบัติทางแสง.
-
-
การบด
-
การขัดด้วยเครื่องจักรช่วยลดความหนาและทำให้พื้นผิวเรียบและขนานกัน.
-
วัสดุขัดชนิดเพชรใช้สำหรับการขึ้นรูปที่มีความแม่นยำสูง.
-
-
การขัดเงา
-
การขัดเงาความแม่นยำสูงสามารถทำให้พื้นผิวมีความหยาบระดับเกรดออปติคอล (RMS < 1 นาโนเมตร).
-
กำหนดคุณภาพการส่งผ่านและการสร้างภาพขั้นสุดท้าย.
-
-
การตรวจสอบคุณภาพ-
เครื่องวัดความเรียบ, กล้องจุลทรรศน์, และเครื่องทดสอบการส่งผ่านวัดความเรียบ, ความขนาน, และความใสทางแสง.
-
เฉพาะหน้าต่างที่มีคุณสมบัติเหมาะสมเท่านั้นที่จะเข้าสู่ขั้นตอนการตกแต่งขั้นสุดท้าย.
-
-
การเคลือบ (เลือกได้)
-
การเคลือบแบบชั้นเดียว, ชั้นเดียวหลายชั้น, หรือหลายชั้น จะถูกนำมาใช้เพื่อปรับปรุงประสิทธิภาพ.
-
-
การทำความสะอาดและบรรจุภัณฑ์
-
การทำความสะอาดด้วยคลื่นเสียงความถี่สูงช่วยขจัดอนุภาคและสิ่งปนเปื้อน.
-
บรรจุในสภาพแวดล้อมที่สะอาดและป้องกันเพื่อหลีกเลี่ยงความเสียหาย.
-
การประยุกต์ใช้หน้าต่างออปติคัลแซฟไฟร์
-
ระบบเลเซอร์: หน้าต่างเลเซอร์กำลังสูงสำหรับการป้องกันและการส่งผ่าน
-
อวกาศและการป้องกันประเทศ: โดมป้องกันขีปนาวุธ, เซ็นเซอร์อากาศยาน, ออปติกสำหรับดาวเทียม
-
เครื่องมือ UV/IR: เครื่องสเปกโตรมิเตอร์ UV, ตัวตรวจจับ IR, ระบบถ่ายภาพ
-
เครื่องมือทางการแพทย์: อุปกรณ์การผ่าตัดด้วยเลเซอร์, กล้องส่องตรวจ, เครื่องมือวินิจฉัย
-
การตรวจสอบอุตสาหกรรม: หน้าต่างเตา, เซ็นเซอร์ความดัน, การวินิจฉัยพลาสมา
ข้อดีของหน้าต่างออปติคัลแซฟไฟร์
-
อายุการใช้งานยาวนาน ลดค่าใช้จ่ายในการบำรุงรักษา
-
ประสิทธิภาพยอดเยี่ยมภายใต้สภาพแวดล้อมที่รุนแรง (อุณหภูมิสูง, แรงดันสูง, สภาพกัดกร่อน)
-
การส่งผ่านแสงสูงตลอดช่วงสเปกตรัมที่กว้าง
-
ปรับแต่งได้อย่างเต็มที่สำหรับการใช้งานที่หลากหลายในด้านวิทยาศาสตร์ อุตสาหกรรม และการป้องกันประเทศ
คำถามที่พบบ่อย (FAQ) ของหน้าต่างออปติคัลแซฟไฟร์
Q1: ความแตกต่างระหว่างหน้าต่างแซฟไฟร์กับหน้าต่างควอตซ์หรือกระจกคืออะไร?
A1: หน้าต่างแซฟไฟร์มีความแข็งมากกว่า (โมห์ส 9 เทียบกับโมห์ส 5–7) ทนทานกว่า และสามารถทนต่อสภาพแวดล้อมที่รุนแรงได้ หน้าต่างควอตซ์หรือกระจกมีราคาถูกกว่าแต่ไม่เหมาะสำหรับสภาพที่มีความเครียดสูงหรืออุณหภูมิสูง.
คำถามที่ 2: สามารถใช้หน้าต่างแซฟไฟร์กับเลเซอร์กำลังสูงได้หรือไม่?
A2: ใช่. หน้าต่างแซฟไฟร์มีการดูดซับต่ำ, มีขีดจำกัดความเสียหายสูง, และมีการนำความร้อนที่ยอดเยี่ยม, ทำให้เหมาะสำหรับการใช้งานเลเซอร์กำลังสูง.
คำถามที่ 3: หน้าต่างแซฟไฟร์โปร่งใสในทั้งช่วงรังสีอัลตราไวโอเลตและอินฟราเรดหรือไม่?
A3: ใช่. แซฟไฟร์สามารถส่งผ่านได้ตั้งแต่ 200 นาโนเมตร (UV ลึก) จนถึง 5000 นาโนเมตร (IR กลาง) ครอบคลุมช่วงสเปกตรัมกว้าง.
คำถามที่ 4: มีสารเคลือบอะไรบ้าง?
A4: สามารถเคลือบสารป้องกันการสะท้อน (AR), สารสะท้อนสูง (HR), สารส่งผ่านบางส่วน หรือสารเคลือบหลายช่วงคลื่นได้ตามความต้องการในการใช้งาน.
