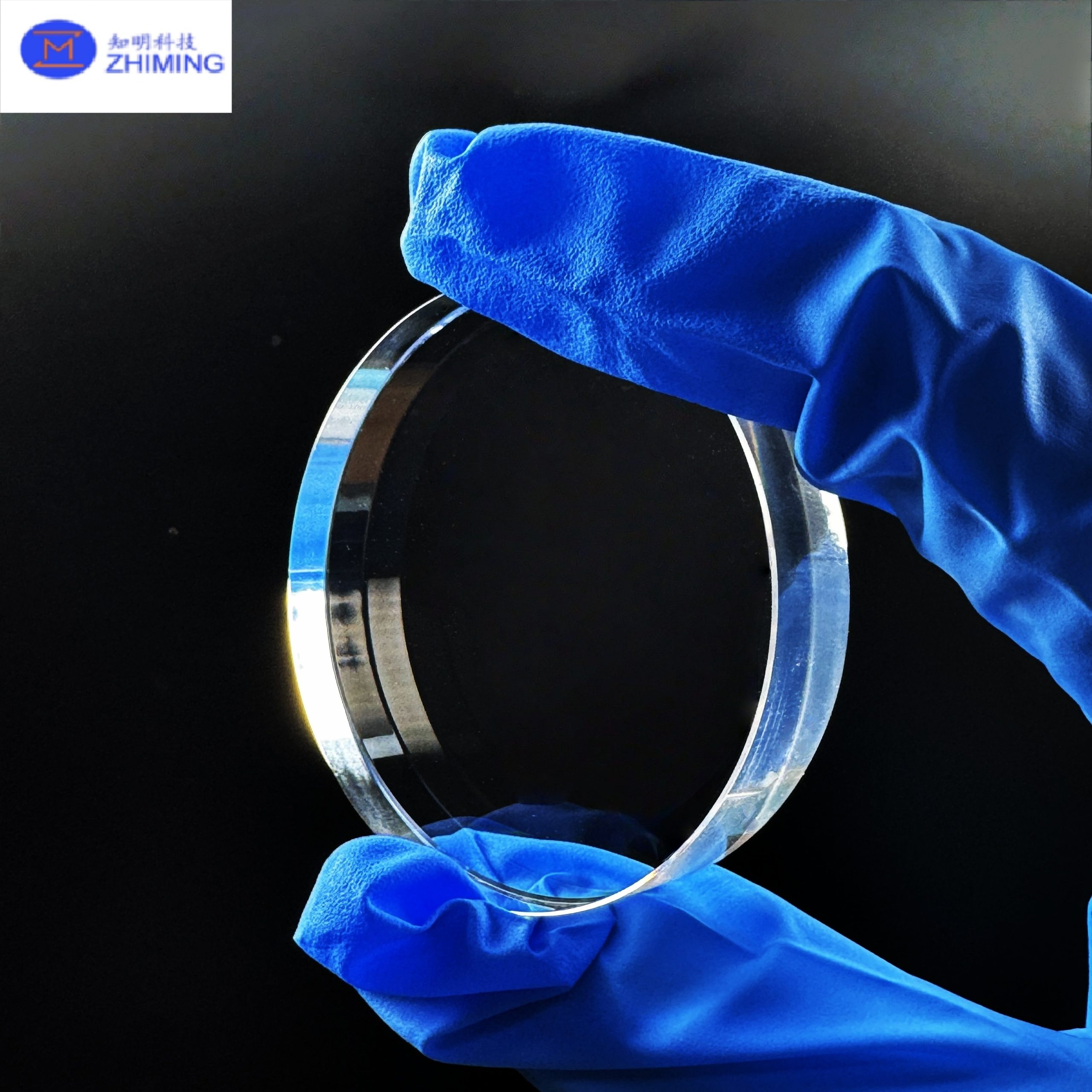

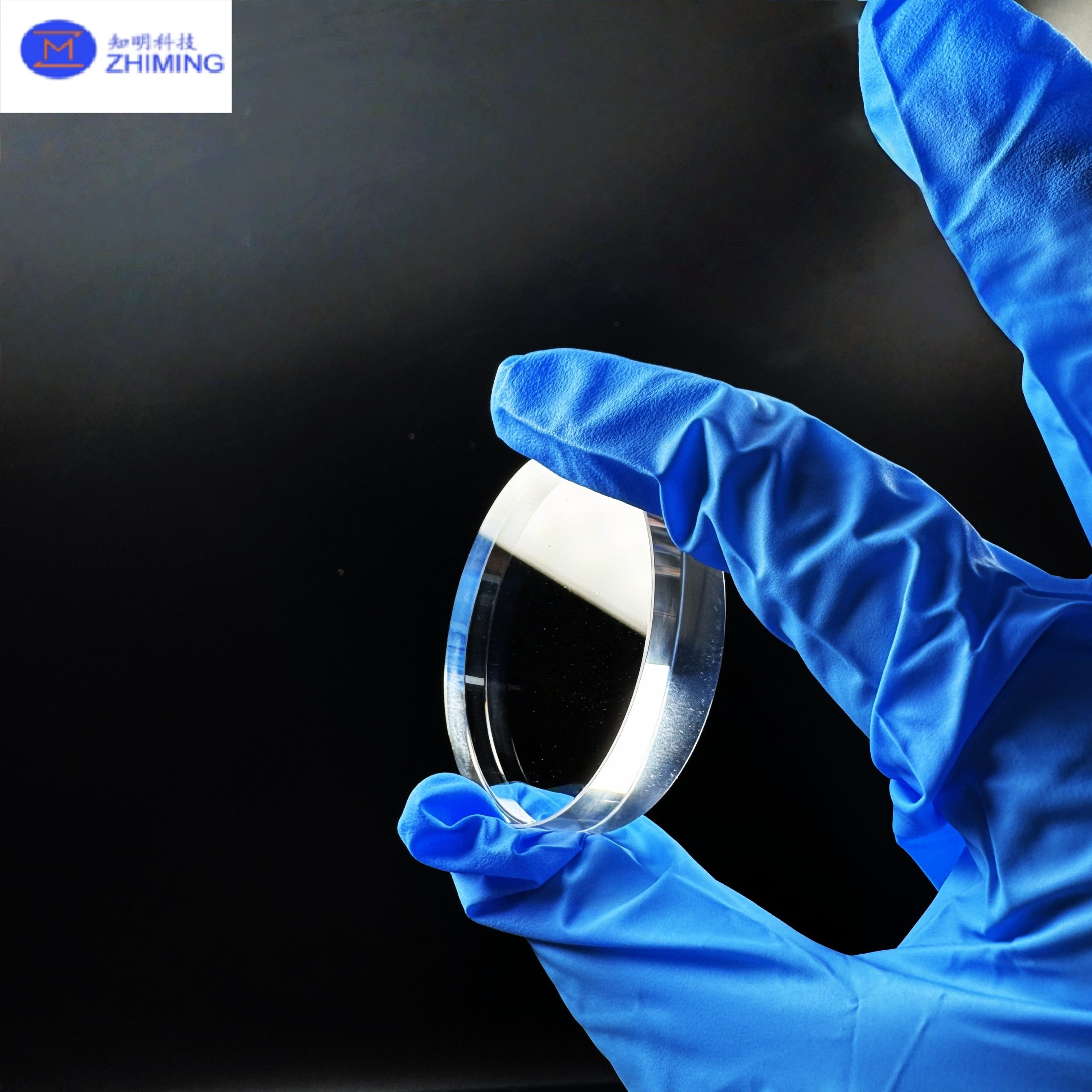

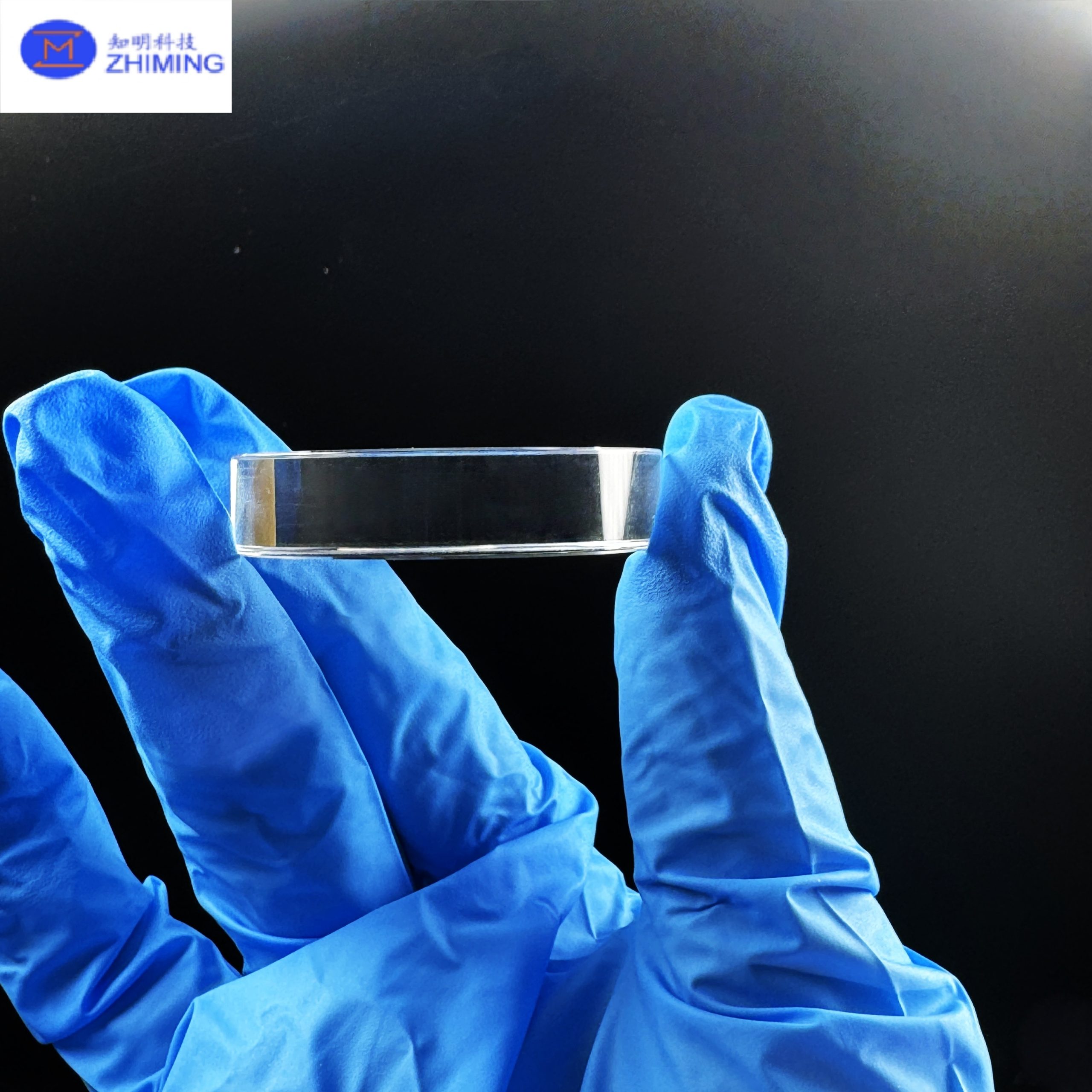

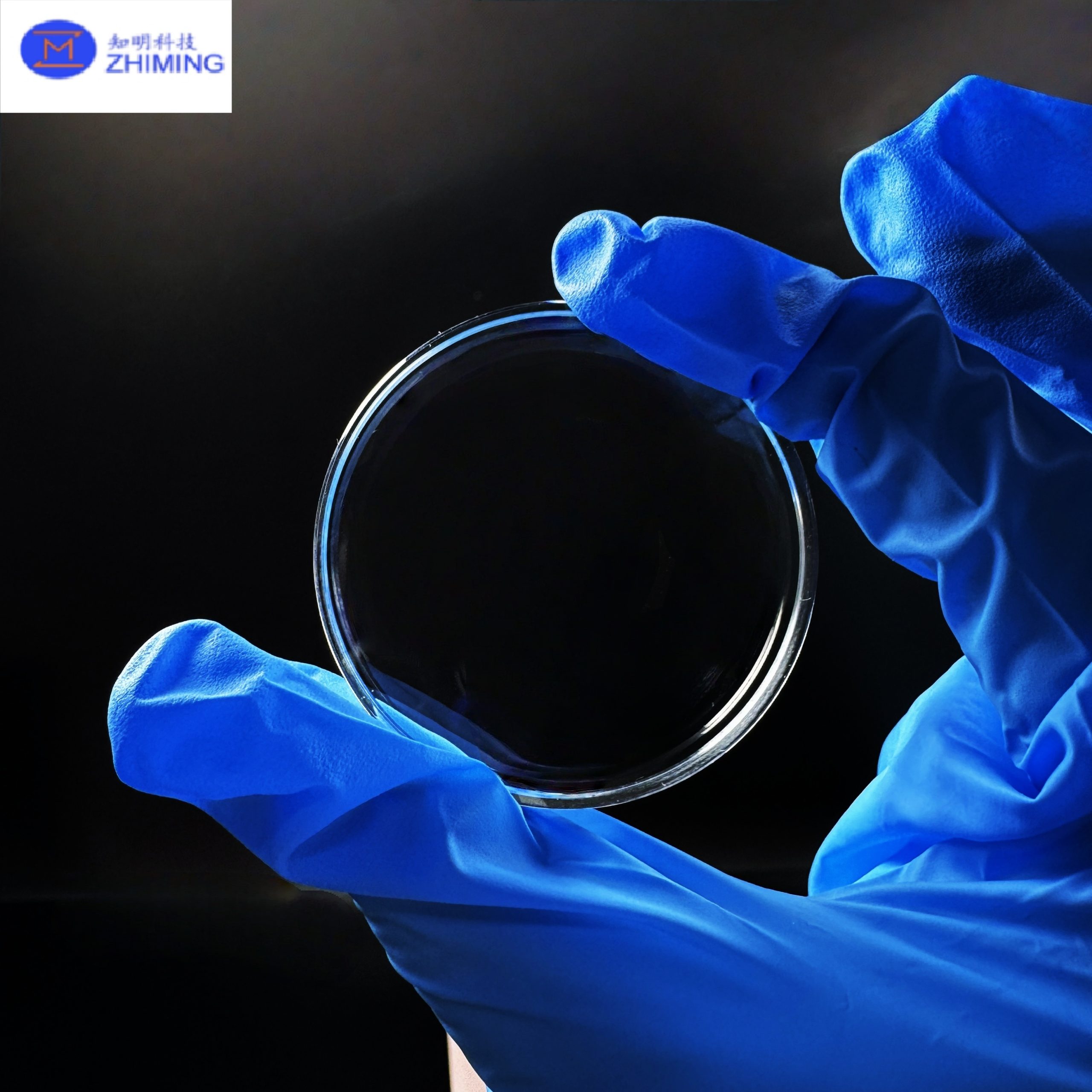

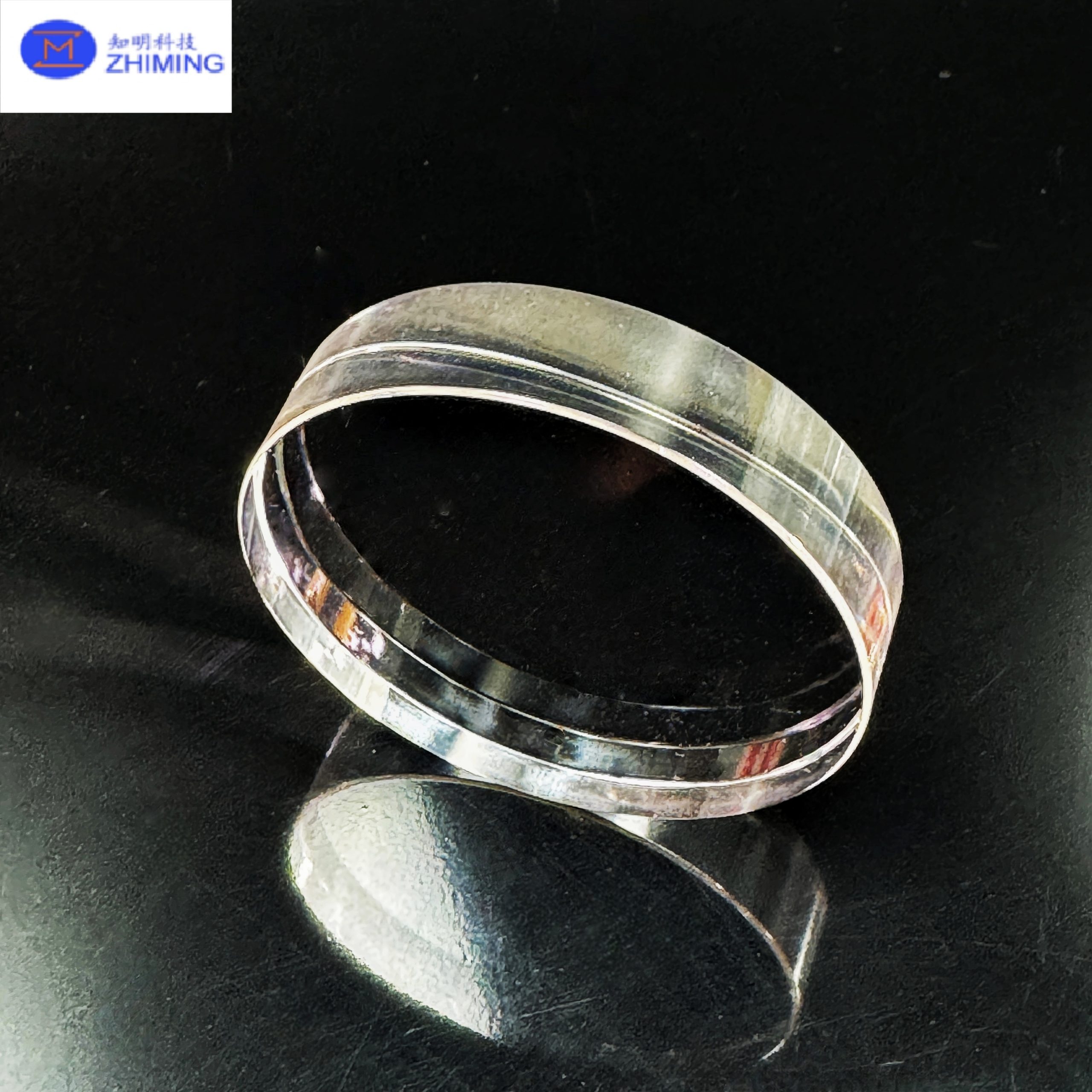

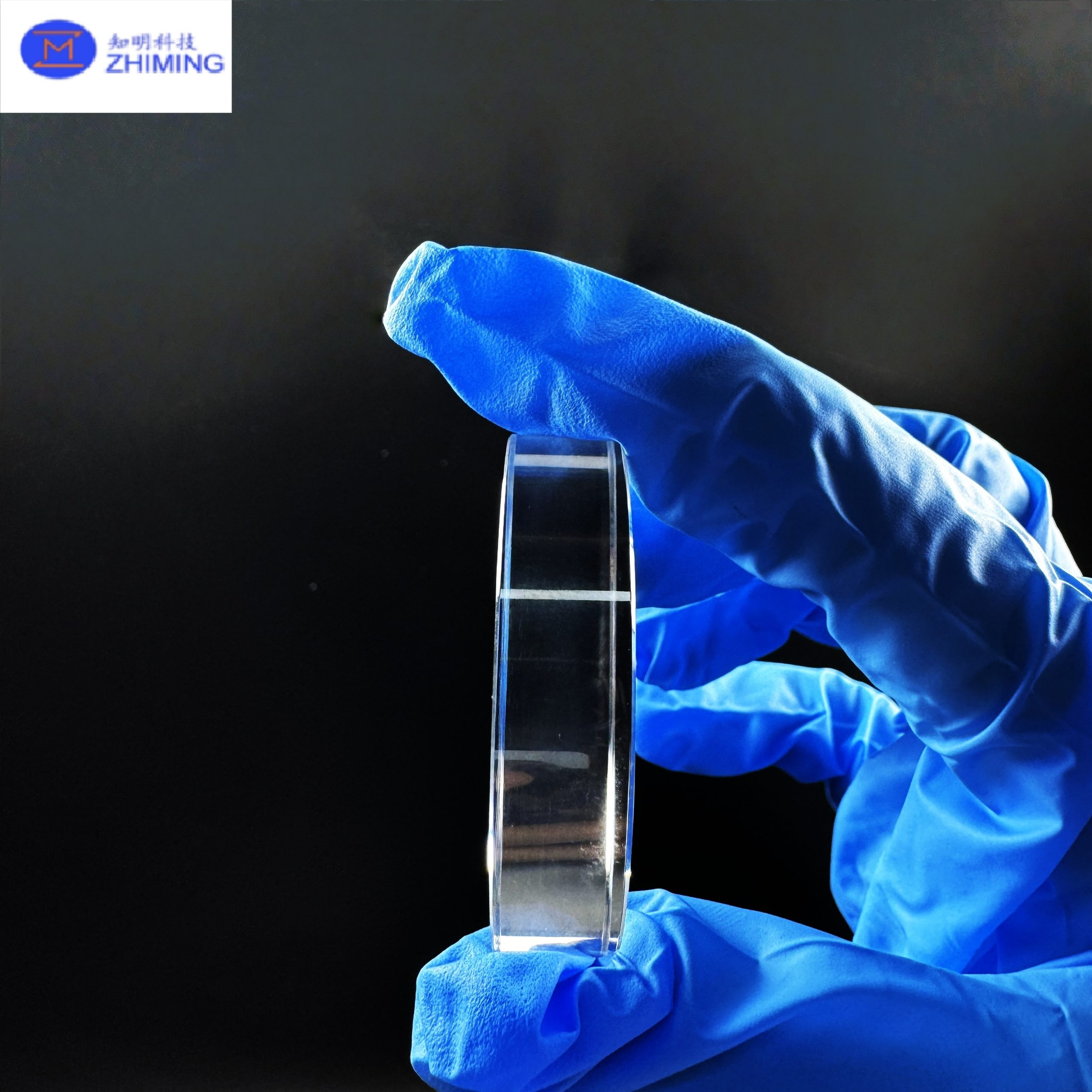

사파이어 옵티컬 윈도우 개요

사파이어 광학 창은 단결정 알루미늄 산화물(Al₂O₃)로 만든 고성능 부품입니다.
독특한 결정 구조로 인해 사파이어 창이 나타납니다:

• 뛰어난 경도

• 뛰어난 광 전송

• 뛰어난 열 및 화학적 안정성

• 뛰어난 기계적 강도

내구성과 신뢰성이 중요한 항공우주, 방위, 광학, 의료 기기 및 산업용 애플리케이션에 널리 사용됩니다.

사파이어 옵티컬 윈도우의 일반 사양(사용자 지정 가능)

사파이어 옵티컬 윈도우의 제조 공정 개요

1. 크리스탈 성장

   • 고순도 알루미나를 녹여 사파이어 결정으로 성장시킵니다(조크랄스키 또는 키로풀로스 방식).

   • 정밀한 제어로 결함이 없고 광학적으로 선명한 단결정을 보장합니다.

2. 절단

   • 사파이어 불은 다이아몬드 와이어 톱 또는 레이저 커팅을 사용하여 블랭크로 절단합니다.

   • 광학 속성을 최적화하기 위해 방향이 제어됩니다.

3. 그라인딩

   • 기계적 연삭은 두께를 줄이고 평평하고 평평한 표면을 보장합니다.

   • 다이아몬드 연마재는 정밀한 모양을 만드는 데 사용됩니다.

4. 연마

   • 고정밀 연마로 광학 등급 표면 거칠기(RMS <1nm)를 구현합니다.

   • 최종 전송 및 이미징 품질을 결정합니다.

5. 품질 검사

   • 간섭계, 현미경 및 전송 테스터는 평탄도, 평행도 및 광학적 선명도를 측정합니다.

   • 자격을 갖춘 창만 마무리를 진행합니다.

6. 코팅(선택 사항)

   • AR, HR 또는 다층 코팅을 적용하여 성능을 개선합니다.

7. 청소 및 포장

   • 초음파 세척은 입자와 오염 물질을 제거합니다.

   • 손상을 방지하기 위해 깨끗하고 보호된 환경에서 포장됩니다.

사파이어 옵티컬 윈도우의 애플리케이션

•

  레이저 시스템: 보호 및 전송을 위한 고출력 레이저 창

• 항공우주 및 방위: 미사일 돔, 항공기 센서, 위성 광학 장치

• UV/IR 기기: 자외선 분광기, 적외선 검출기, 이미징 시스템

• 의료 기기: 레이저 수술 장비, 내시경, 진단 기기

• 산업 모니터링: 용광로 창, 압력 센서, 플라즈마 진단

사파이어 옵티컬 윈도우의 장점

• 긴 서비스 수명, 유지보수 비용 절감

• 극한 환경(고온, 고압, 부식성 조건)에서 뛰어난 성능 제공

• 넓은 스펙트럼에 걸친 높은 광 전송률

• 다양한 과학, 산업 및 국방 애플리케이션에 맞게 완벽하게 사용자 지정 가능

사파이어 옵티컬 윈도우의 FAQ(자주 묻는 질문)

Q1: 사파이어 창과 석영 또는 유리창의 차이점은 무엇인가요?
A1: 사파이어 창은 훨씬 더 단단하고(모스 9 대 모스 5-7) 내구성이 뛰어나며 극한의 환경에서도 견딜 수 있습니다. 석영 또는 유리창은 가격은 저렴하지만 스트레스가 많거나 고온의 환경에는 적합하지 않습니다.

Q2: 사파이어 윈도우를 고출력 레이저와 함께 사용할 수 있나요?
A2: 네. 사파이어 창은 흡수율이 낮고 손상 임계값이 높으며 열 전도성이 뛰어나 고출력 레이저 애플리케이션에 이상적입니다.

Q3: 사파이어 창은 자외선 및 적외선 영역 모두에서 투명합니까?
A3: 예. 사파이어는 200nm(심자외선)에서 최대 5000nm(중적외선)까지 투과하여 광범위한 스펙트럼을 커버합니다.

Q4: 어떤 코팅을 사용할 수 있나요?
A4: 애플리케이션 요구 사항에 따라 반사 방지(AR), 고반사(HR), 부분 투과 또는 다중 대역 코팅을 적용할 수 있습니다.
